Un échangeur de chaleur à double tube peut-il être utilisé pour le chauffage et le refroidissement?

Un échangeur de chaleur à double tube, également connu sous le nom d'un échangeur de chaleur double pipe, est un dispositif simple et efficace utilisé pour transférer la chaleur entre deux liquides. L'une des questions courantes dans les champs industriels et d'ingénierie est de savoir si un échangeur de chaleur à double tube peut être utilisé pour le chauffage et le refroidissement. En tant que fournisseur d'échangeurs de chaleur à double tube, je suis bien - versé dans les capacités et les limites de ces unités, et je suis ici pour fournir une réponse complète.

Comment fonctionne un échangeur de chaleur à double tube

Avant de plonger dans les capacités de chauffage et de refroidissement, il est essentiel de comprendre le principe de travail de base d'un échangeur de chaleur à double tube. Il se compose de deux tubes concentriques, où un fluide traverse le tube intérieur et l'autre à travers l'espace annulaire entre les tubes intérieurs et extérieurs. Le transfert de chaleur se produit à travers la paroi du tube intérieur, entraîné par la différence de température entre les deux fluides.

Le taux de transfert de chaleur dans un échangeur de chaleur à double tube est déterminé par plusieurs facteurs, notamment la conductivité thermique du matériau du tube, les débits des fluides et la différence de température entre les fluides chauds et froids. L'efficacité du transfert de chaleur peut être améliorée en augmentant la surface du tube intérieur, en améliorant les schémas d'écoulement des fluides ou en utilisant des matériaux avec une conductivité thermique élevée.

Chauffage avec un échangeur de chaleur à double tube

En ce qui concerne le chauffage, un échangeur de chaleur à double tube peut être très efficace. Par exemple, dans une usine de transformation chimique, un fluide de réactif à froid qui coule à travers le tube intérieur peut être chauffé par un fluide d'utilité chaude (comme la vapeur ou l'eau chaude) circulant dans l'espace annulaire extérieur. La chaleur du liquide chaud est transférée à travers la paroi du tube vers le liquide froid, augmentant sa température au niveau souhaité.

La conception de l'échangeur de chaleur à double tube permet un contrôle précis du processus de chauffage. En ajustant le débit et la température du liquide chaud, les opérateurs peuvent réguler la quantité de chaleur transférée au liquide froid. Ceci est crucial dans de nombreux processus industriels où le maintien d'une température spécifique est essentiel pour la qualité des produits et l'efficacité des processus. Par exemple, dans l'industrie des aliments et des boissons, un échangeur de chaleur à double tube peut être utilisé pour chauffer le lait ou les jus de fruits aux températures de pasteurisation, assurant la sécurité des produits tout en préservant la saveur et la valeur nutritionnelle.

Refroidissement avec un échangeur de chaleur à double tube

De même, un échangeur de chaleur à double tube peut être utilisé pour les applications de refroidissement. Dans une usine de production d'électricité, l'huile hydraulique chaude de la machine peut être refroidie par un flux d'eau froide. L'huile chaude traverse le tube intérieur et l'eau froide circule dans l'espace annulaire extérieur. La chaleur est transférée de l'huile à l'eau, réduisant la température de l'huile et empêchant la surchauffe de l'équipement.

Le refroidissement avec un échangeur de chaleur à double tube offre plusieurs avantages. Il fournit une solution compacte et efficace pour éliminer la chaleur des fluides à haute température. La disposition du débit de courant, où les fluides chauds et froids s'écoulent dans des directions opposées, maximise la différence de température sur la longueur de l'échangeur, entraînant un processus de transfert de chaleur plus efficace. Ce type de schéma d'écoulement permet une réduction plus importante de la température du fluide chaud par rapport à un arrangement d'écoulement parallèle.

Facteurs affectant la capacité d'utilisation dual -

Bien qu'un échangeur de chaleur à double tube puisse être utilisé pour le chauffage et le refroidissement, plusieurs facteurs doivent être pris en compte pour assurer des performances optimales dans les deux modes.

Compatibilité fluide

Les fluides utilisés dans l'échangeur de chaleur doivent être compatibles avec les matériaux du tube. Par exemple, si un liquide corrosif est utilisé, les tubes doivent être faits d'un matériau qui peut résister à la corrosion, comme l'acier inoxydable ou le titane. Sinon, les tubes peuvent se détériorer avec le temps, entraînant des fuites et une réduction de l'efficacité du transfert de chaleur.

Débit et pression

Les débits et les pressions des fluides jouent également un rôle crucial. Dans les applications de chauffage ou de refroidissement, les débits doivent être soigneusement équilibrés pour assurer un transfert de chaleur efficace. Si le débit d'un fluide est trop élevé, il peut provoquer une chute excessive de pression et une turbulence, ce qui peut réduire les performances globales de l'échangeur de chaleur.

Plage de température

La plage de température des fluides est un autre facteur important. L'échangeur de chaleur doit être conçu pour résister aux températures maximales et minimales des fluides. Les différences de température extrêmes peuvent provoquer une contrainte thermique sur les tubes, conduisant à une défaillance mécanique si la conception ne tient pas compte de ces conditions.

Applications dans différentes industries

Les échangeurs de chaleur à double tube sont largement utilisés dans diverses industries à des fins de chauffage et de refroidissement.

Industrie chimique

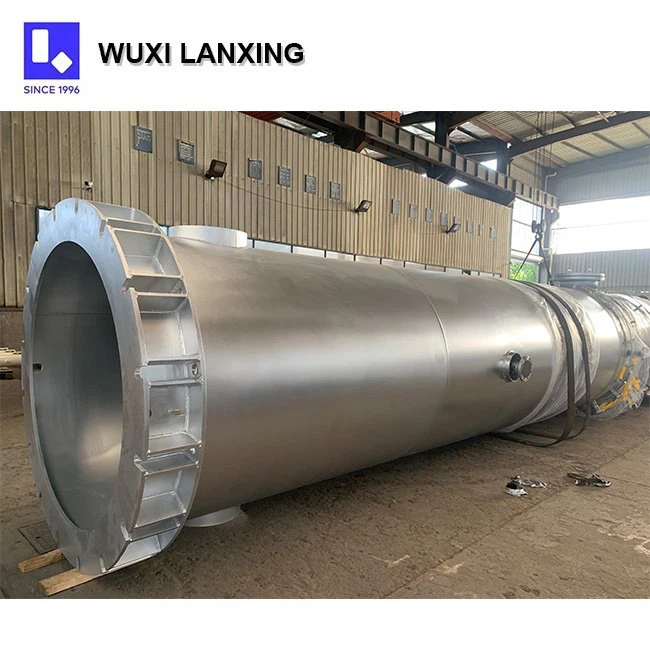

Dans l'industrie chimique, les échangeurs de chaleur à double tube sont utilisés dans plusieurs processus. Ils peuvent chauffer ou refroidir les réactifs, les solvants et les produits pendant les réactions chimiques. Par exemple, dans la production de polymères, un échangeur de chaleur à double tube peut être utilisé pour contrôler la température de la matière première, assurant un processus de polymérisation stable et efficace. Vous pouvez trouver plus d'informations sur les échangeurs de chaleur dans des applications chimiques sur notreTour chimiquepage.

Systèmes hydrauliques

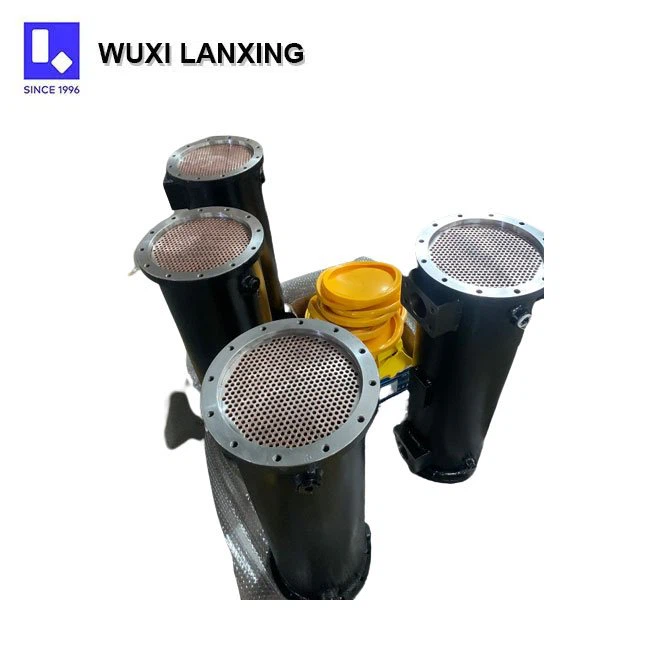

Dans les systèmes hydrauliques,Refroidisseur d'huile hydrauliqueSur la base de la technologie d'échangeur de chaleur à double tube, est essentielle pour maintenir la bonne température de fonctionnement de l'huile hydraulique. La surchauffe de l'huile peut entraîner une viscosité réduite, une usure accrue sur les composants hydrauliques et, finalement, une défaillance du système. Un échangeur de chaleur à double tube peut refroidir efficacement l'huile hydraulique chaude, prolongeant la durée de vie du système hydraulique.

Production d'électricité

Les centrales électriques, qu'elles soient thermiques, nucléaires ou renouvelables, comptent sur des échangeurs de chaleur contre divers besoins de chauffage et de refroidissement. Les échangeurs de chaleur à double tube peuvent être utilisés pour refroidir les condenseurs, les huiles lubrifiantes et d'autres fluides dans le processus de production d'énergie. Ils jouent également un rôle dans les eaux d'alimentation pré-chauffants, améliorant l'efficacité globale de la centrale électrique. NotreÉchangeur de chaleur de coquille et de tubeest un choix populaire dans les applications de production d'électricité en raison de ses performances élevées et de sa fiabilité.

Conclusion

En conclusion, un échangeur de chaleur à double tube peut en effet être utilisé pour le chauffage et le refroidissement. Sa conception simple mais efficace permet un transfert de chaleur efficace dans un large éventail d'applications dans différentes industries. Cependant, une conception appropriée, une sélection de matériaux et une considération attentive des conditions de fonctionnement sont essentiels pour garantir des performances optimales dans les modes de chauffage et de refroidissement.

Si vous avez besoin d'un échangeur de chaleur à double tube pour vos besoins en chauffage ou en refroidissement, nous sommes là pour vous aider. Notre équipe d'experts peut vous aider à sélectionner le bon échangeur de chaleur en fonction de vos besoins spécifiques, en vous garantissant une solution fiable et efficace. Contactez-nous dès aujourd'hui pour démarrer le processus d'approvisionnement et discuter de la façon dont nos échangeurs de chaleur à double tube peuvent bénéficier à vos opérations.

Références

• Incropera, FP, Dewitt, DP, Bergman, TL et Lavine, comme (2007). Fondamentaux de la chaleur et du transfert de masse. Wiley.
• Kern, DQ (1950). Traiter le transfert de chaleur. McGraw - Hill.
• Kakac, S. et Liu, H. (2002). Échangeurs de chaleur: sélection, note et conception thermique. CRC Press.
